電源適配器可分為AC/DC和DC/DC兩大類?作為二次電源的DC/DC變換器現已實現模塊化,且設計技術及生產工藝在國內外均已成熟和標準化,并已得到用戶的認可?但一次電源AC/DC,因其自身的特性使得在模塊化的進程中,遇到了較為復雜的技術問題和工藝制造問題?以下分別對兩類電源適配器的結構和特性加以闡述?

　DC/DC類電源適配器

DC/DC類電源適配器是將固定的直流電壓變換成可變的直流電壓,也稱為直流斬波器?斬L.DCDC類電源適配器波器的工作方式有兩種:一是脈寬調制方式T不變,改變頻率調制方式t(通用);二是頻率調制方式t不變而改變T(易產生干擾)?其具體的電路有以下幾類

①Buck電路—降壓斬波器,其輸出平均電壓Uo小于輸入電壓UD,極性入出相同;

②Boost電路—升壓斬波器,其輸出平均電壓Uo大于輸入電壓UD,極性入出相同;

③Buck- Boost電路下降壓或升壓斬波器,其輸出平均電壓Uo大于或小于輸入電壓

④Cuk電路—降壓或升壓斬波器,其輸出平均電壓Uo大于或小于輸入電壓UD,極性極性入出相反,電感傳輸。

當今軟開關技術使得DC/DC變換器發生了質的飛躍?美國VICOR電源適配器公司設計入出相反,電容傳輸制造的多種ECI軟開關DC/DC變換器,其最大輸出功率有300W?600W?800W等,相應的功率密度為6.2W/cm3?10W/cm3?17W/cm3,效率為80%~90%?日本Nemic Lambda公司最新推出的一種采用軟開關技術的高頻電源適配器模塊RM系列,其開關頻率為200~300kHz,功率密度已達到27W/cm3,采用同步整流器( mos-fet代替肖特基二極管),使整個電路效率提高到90%

電源適配器AC/DC變換器

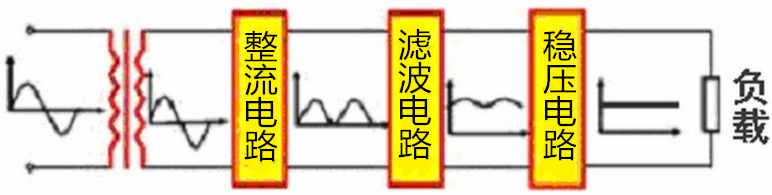

AC/DC變換器是將交流變換為直流，其功率電流流向可以是雙向的。功率電流流向負載的變換稱為“整流”，功率電流由負載傳輸回電源的稱為“有源逆變”。AC/DC變換器輸入為50/60Hz的交流電，必須經整流?濾波，相對來說體積較大的濾波電解電容器是必不可少的。同時，因遇到安全問題,如UL?CCEE等標準及EMC指令的限制(如IEC、FCC、CSA)，交流輸入則必須加EMC濾波及使用符合安全標準的元件，這樣就限制了AC/DC電源的體積進一步小型化。另外，由于內部的高頻?高壓?大電流開關動作，使得解決EMC電磁兼容問題的難度加大，也就對內部高密度安裝電路的設計提出了很高的要求?由于同樣的原因，高電壓。大電流開關使得電源工作損耗增大，限制了AC/DC變換器模塊化的進程。因此，必須采用電源系統優化設計方法才能使其工作效率達到一定的滿意程度。

AC/DC變換器按電路的結線方式可分為半波電路和全波電路;按電路的控制特點可分為不可控、半控和全控三類;按電源相數可分為單相?三相和多相;按電路工作象限又可分為一象限、二象限、三象限和四象限。
